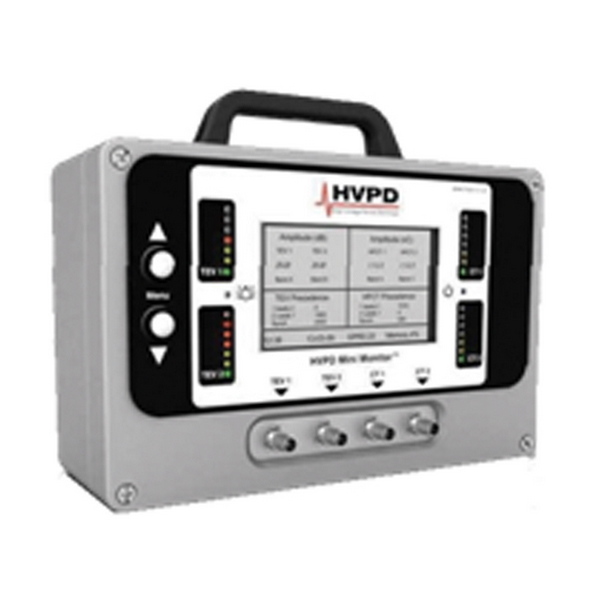

�(chǎn)品特�(diǎn)�
可連續�(jiān)測電站局放技�(shù)
�(jié)�(gòu)緊湊，重量輕，可長期�(jiān)�
兼容TEV技�(shù)和HFCT測試技�(shù)
局放監測資料存�(chǔ)�(shí)間多�(dá)12�(gè)�
LCD顯示屏可直觀顯示
�(jiān)測數�(jù)可上傳至�(yuǎn)程FTP服務�
�(chǎn)品應用：

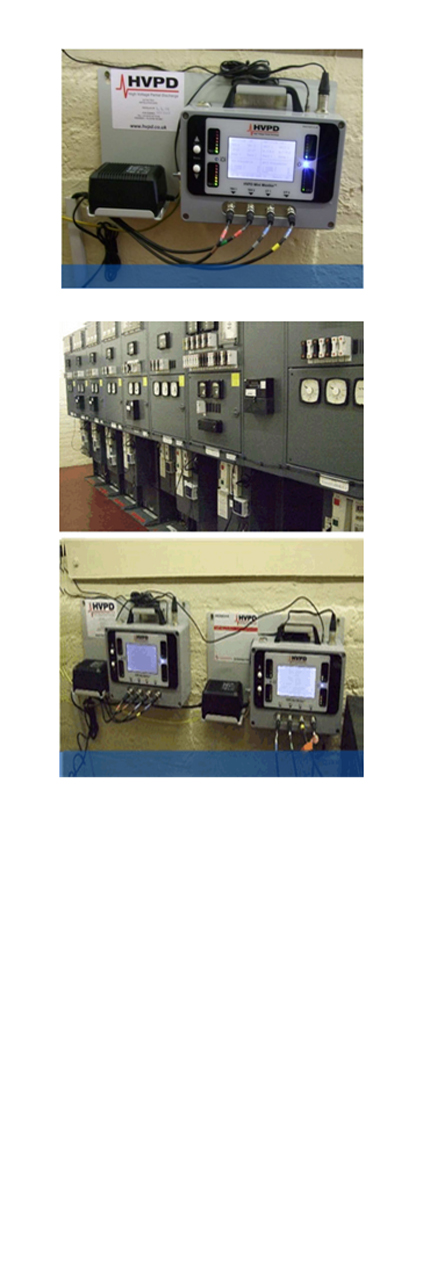

主要�(yīng)用在測試局放發生次序的辨別功能。當局放發生時，局放信�(hào)在傳播過程中穿過�(shè)備（該處指一�(gè)RMU�(huán)�(wǎng)柜）的時
間可通過HFCT或TEV傳感器�(jìn)行測量。該�(shí)間大小用來確定信�(hào)出現的方向及信號源。對整�(gè)配電�(wǎng)�(luò)�(jìn)行監視，一般需要同�(shí)
安裝多臺HVPD-Mini™�(jiān)視器。實�(xiàn)�(duì)�(wǎng)�(luò)中產生局放的�(huán)�(wǎng)柜�(jìn)行定位�
兼容TEV技�(shù)和HFCT測試技�(shù)，配置包�2�(gè)用作電纜局放監測的HFCT傳感器，2�(gè)用于開關�(shè)備局放監測的TEV傳感器�
通過HFCT和TEV局放信�(hào)的時間次序檢測功能，確定局放源。對局放及其發展趨勢�(jìn)行動�(tài)�(jiān)視。還可利用LCD顯示屏�(jìn)行實�(shí)波形顯示，以及用LED七段編碼色標�(duì)局放量�(jìn)行直觀顯示�
工作原理�
局放信�(hào)由HFCT和TEV傳感器�(jìn)行測定，并經HVPD-Mini™�(jiān)視器的嵌入式硬件�(jìn)行處理。該系統可同�(shí)獲取來自兩�(gè)HFCT通道和兩�(gè)TEV通道的信�(hào)，以�(duì)信號�(jìn)行次序測量，并對輸送至電力纜線或開�(guān)�(shè)備面板的局放信�(hào)�(jìn)行定位。可以感�(yīng)到不同類型的高壓裝置�(chǎn)生的不同形式的局放活�(dòng)，如：CT-電纜局放電�---使用高頻電流變壓傳感器（HFCT）可以檢測電纜局放，該傳感器外置，含有分裂鐵心，可夾在電纜的接地線上。這些脈沖信號的頻率范圍一般在200kHz -4MHz之間，并且從類型上來看是典型的單�(jī)脈沖。該裝置使用皮庫來計算電荷容量（單級脈沖的范圍內），從而測量出電纜局放脈沖�
TEV-電路---開關，電纜接頭，�(fā)電機和變壓器的內部局放活�(dòng)都會�(chǎn)生瞬間接地電壓（TEV）局放信�(hào)。TEV信號在一�(gè)更高的頻率范�4MHz-100MHz之間，并且通常情況下回振動。該�(shè)備具有內置的TEV傳感器，測試�(shí)背對著設備放置可以測量到這些信號。合成的局放信�(hào)用dB(分貝)來測量，這也符合在線開關柜測量的慣例�
| 技�(shù)參數 | |||
| TEV測量 | |||
| 傳感� | 容性的 | 測量頻寬 | 4-100MHz |
| 測量量程 | 0-70dB | 分辨� | 1mv/0dB |
| 誤差 | 5% | 脈沖/周期最大� | 10,000pC |
| HFCT測量 | |||
| 測量量程 | 100K-50MHz | 分辨� | 1mA/4mv |
| 誤差 | 5% | 傳感器靈敏度 | 1mV |
| 傳感器中心頻� | 100K-50MHz | 傳感器直� | 50/100mm |
| 硬件 | |||
| 指示� | LED顏色指示 | 顯示� | LCD顯示� |
| 操作 | 按鍵 | 連接� | usb1.1接口，GPRS傳輸 |
| 供給電源 | 工作溫度 | ||
| 直流電源輸入220v-240v，交�50/60Hz | 0�-55� | ||
| 重量及尺� | 3.76kg / �180mm、寬280mm、高100mm | ||
| 基本配置 | |||
| HVPD Mini™ Monitor 測試儀MIN001�100/50高頻電流互感器HFCT100，兩�(tái)；瞬�(tài)地電壓TEV傳感器CC-SG1，兩�(tái)(2 x TEV Probes CC-SG1)；BNC信號屏蔽電纜: 4� X 10米；GPRS 天線；局放分析及�(shù)�(jù)存儲軟件；USB 電纜；電源變換器 一�(tái)�5米接地保�(hù)電纜；便攜包,中文操作使用壽命�(shù)一本� | |||
