Article 紅外熱像儀是利用紅外探�(cè)器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上,從而獲得紅外熱像圖,這種熱像圖與物體表面的熱分布�(chǎng)相對�(yīng)。通俗地講紅外熱像儀就是將物體發出的不可�(jiàn)紅外能量�(zhuǎn)�?yōu)榭梢?jiàn)的熱圖像。紅外熱像儀可以�(yīng)用在科學研究、電氣設備、機電設備、建筑檢�(cè)、軍事及安防等領域,那如何選�(gòu)一�(tái)合適自身�(yīng)用需求的紅外熱像儀呢?
一、像�

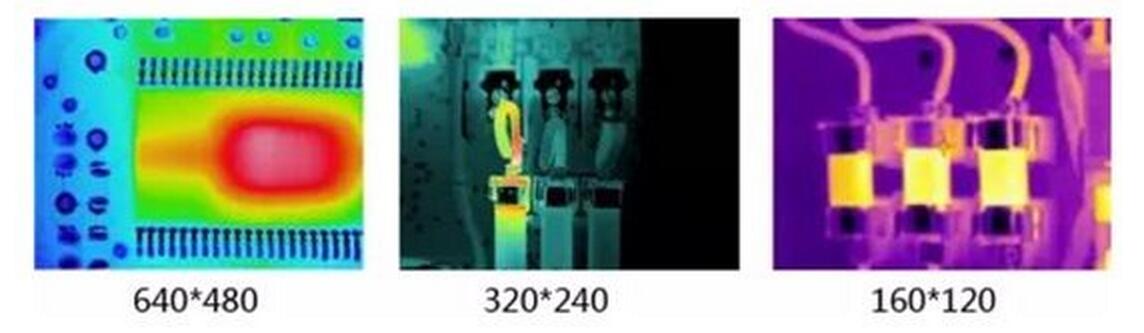

首先要確定購買紅外熱像儀的像素級別,大多紅外熱像儀的級別和像素有關。民用紅外熱像儀中相�(duì)高端的產品像素為640*480=307,200,此高端紅外熱像儀拍攝的紅外圖片清晰細膩,�12米處�(cè)量的最小尺寸是0.5*0.5cm;中端紅外熱像儀的像素為320*240=76,800,在12米處�(cè)量的最小尺寸是1*1cm;低端紅外熱像儀的像素為160*120=19,200,在12米處�(cè)量的最小尺寸是2*2cm。可�(jiàn)像素越高所能拍攝目�(biāo)的最小尺寸越小,下圖為三�(gè)�(jí)別像素紅外熱圖片的比較:
二、測溫范圍和被測�
根據被測物體的溫度范圍確定測溫范圍,�(lái)選擇合適溫度段的紅外熱像儀。目前市�(chǎng)上的紅外熱像儀大多�(huì)分成幾�(gè)溫度檔,比如-40-120� 0-500℃,并不是溫度檔跨度越大越好,溫度檔的跨度小�(cè)溫相�(duì)�(huì)更準確些。另外一般紅外熱像儀需要測�500℃以上的物體�(shí),則需要配備相�(yīng)的高溫鏡頭�
三、溫度分辨率
溫度分辨率體�(xiàn)了一�(tái)紅外熱像儀的溫度敏感性,溫度分辨率越小紅外熱像儀�(duì)溫度的變化感知越明顯,選擇時盡量選擇此參�(shù)值小的產品。紅外熱像儀�(cè)試被�(cè)物的主要目的是通過溫度差異找出溫度故障�(diǎn),測量單�(gè)�(diǎn)的溫度值并�(méi)有太大意義,主要是通過溫度差異�(lái)找相�(duì)的熱�(diǎn),起到預維護的作用�
四、空間分辨率
�(jiǎn)單來�(shuō),空間分辨率�(shù)值越小則空間分辨率越高,�(cè)溫越�(zhǔn)確,空間分辨率數值越小時,被�(cè)最小目�(biāo)可以覆蓋紅外熱像儀的像素,�(cè)試的溫度即被�(cè)目標的真�(shí)溫度。如果空間分辨率�(shù)值越大則空間分辨率越低,被測的最小目�(biāo)不能完全覆蓋紅外熱像儀的像素,�(cè)試目�(biāo)就會受到其環境輻射的影響,測試溫度是被測目標及其周圍溫度的平均溫度,�(shù)值不夠準確。見下圖比較�

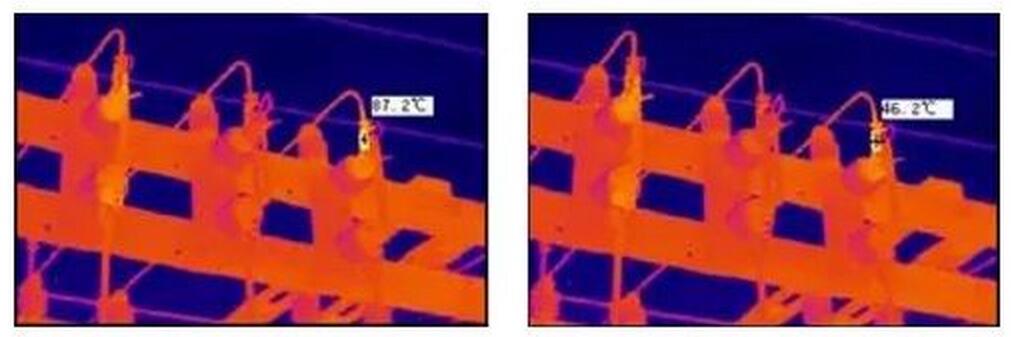

左圖為高空間分辨率,被測�(diǎn)的溫度更�(zhǔn)確;右圖空間分辨率低,測試溫度為被測�(diǎn)及其周圍�(huán)境溫度的平均值,�(cè)溫不�(zhǔn)�
五、溫度穩定�
紅外熱像儀的核心部件為紅外探測器,目前主要有兩種探�(cè)器,即氧化釩晶體和多晶硅探測器。氧化釩探測器主要的�(yōu)�(shì)是測溫視域MFOV(Measurement Field of View)為1,溫度測量是精確�1�(gè)像素�(diǎn)。Amorphous Silicon(多晶體硅)傳感器, MFOV�9,即每點的溫度是基于3×3=9�(gè)像素�(diǎn)平均而獲得。氧化釩探測器的溫度�(wěn)定性好、壽命長,溫度漂移小�
六、紅外與可見光圖像的組合功能
如果紅外圖像和可�(jiàn)光圖像組合顯示就減少了大量工作,可根�(jù)可見光圖片來判斷紅外圖片中熱�(diǎn)的未知,同時�(bào)告自�(dòng)生成也會大大減少操作�(shí)間�
七、售后服�(wù)支持及定期校�(zhǔn)
紅外熱像儀每隔幾年都要用黑體輻射校正源�(jìn)行溫度校�(lái)確保溫度檢測的準確性,這需要供�(yīng)商具有強大的售后能力和校�(zhǔn)服務條件。菲力爾(FLIR)已在中�(guó)的上海、北京、廣州、成都開�(shè)了分公司,且在上海設有中�(guó)區售后服務中心,為中國客戶提供售后服務和標定校�(zhǔn)服務�
八、專�(yè)的培�(xùn)
紅外熱像儀使用有很多操作技巧,分析紅外圖像�(lái)提高生產�(zhì)量需要專�(yè)的報告支持,這就需要供�(yīng)商能提供專業高品�(zhì)的培�(xùn),菲力爾(FLIR)紅外培�(xùn)中心(ITC)每年都�(huì)在中�(guó)四大城市(北京、上海、廣州、成都)�(kāi)�(shè)課程,且ITC已在全球50多�(gè)�(guó)家內�(kāi)�(shè)培訓課程,可提供1�(jí)�2�(jí)�3�(jí)課程,高�(jí)�(yīng)用課程和�(wǎng)�(luò)教學課程、定制化解決方案及現�(chǎng)服務�
